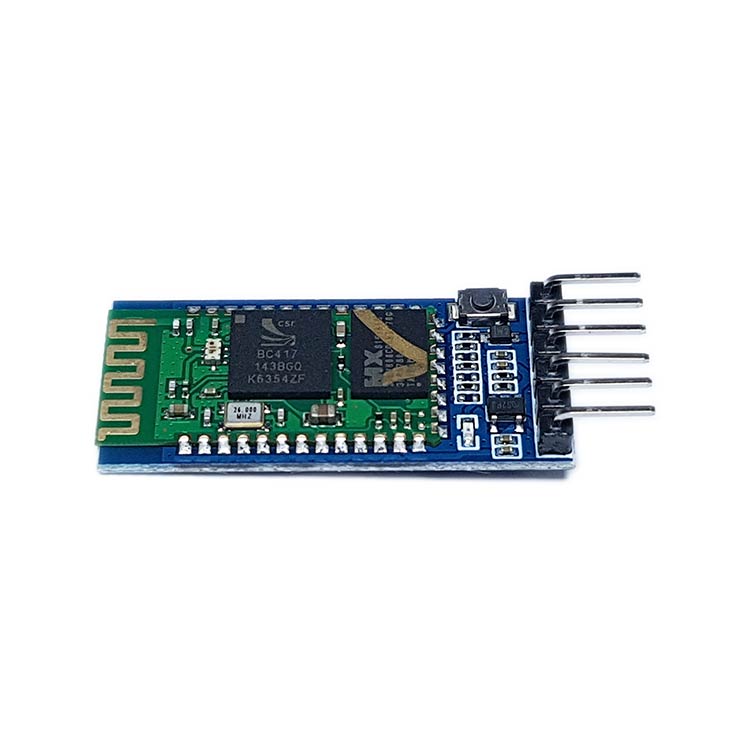

Robotikdevre HC05 Bluetooth Modül Kartı

Özelleştirme: Evet
Güç: Düşük Güç
Marka Adı: DSD
Frekans: Yüksek Frekans
Yükleme Stili: Eklenti
Model Numarası: HC-05
Kullanımı: Kablosuz İletişim
Band: 2.4GHz
Electrinics parçaları: CN elektronik
Güç girişi: + 3.6V ~ 6VDC
Uygulama: Kablosuz Kontrol
Ana yonga seti: CSR BC417143
Spp modülü: VAR
Çıkış Gücü Sınıfı: Sınıf2
Bluetooth Özellikleri: VER2.1 + EDR
Tanım

HC-05, deriveleri arayüzü kullanarak modül çekirdek modülü VCC, GND, TXD, RXD, KEY pin, pin çıkışı Bluetooth bağlantı durumu (DEVLET), çıkışı düşük bağlamadı, çıkış yüksek bağladıktan sonra
Bluetooth bağlantısı durumunu gösterir, Bluetooth bağlantısı flaş olmadığı anlamına gelir, yavaş flaş AT moduna girdiğini, çift flaş Bluetooth bağlantısının olduğunu ve açık portların bulunduğunu gösterir
Aalt set 3.3V LDO ile anti-ters diyot, giriş gerilimi 3.6 ~ 6V, eşleştirilmemiş akım yaklaşık 30mA, yaklaşık 10mA eşleştirilmesi, giriş voltajı 7V’yi geçmemelidir!
Arabirim seviyesi 3.3V, doğrudan SCM (51, AVR, PIC, ARM, MSP430, vb) çeşitli bağlayabilirsiniz, 5V mikrodenetleyici de MAX232 MAX232 olmadan değil de doğrudan bağlanabilir!
10 metre etkili mesafeye (2. Sınıf güç derecelendirmesi) açık, 10 metreden fazla mümkündür, ancak bu bağlantıyı mesafe kalitesini sağlamak için yapmayın
Çifti tam çift yönlü seri bağlantı noktası kullanırken, herhangi bir Bluetooth protokolü 8 veri biti, 1 dur bit, parite desteklemek bilmeden iletişim formatı, en yaygın iletişim biçimi olan diğer formatları desteklemeyen iletişim biçimi ayarlanabilir.
Parametreleri ve sorgu bilgilerini ayarlamak için AT komut moduna 34 adım çekilebilir
Küçük boyutlu (3.57cm * 1.52cm) yonga üretim tesisi kalitesini sağlamak için yama. Ve şeffaf shrink tüpü, toz ve güzel ayarlayın ve bazı anti-statik yetenekleri vardır.
AT komutlarıyla ana veya bağımlı mod olarak değiştirilebilir, cihaz AT komutlarıyla bağlanabilir.
Inter-standart baud hızından destek 4800bps ~ 1382400b
